TSC MA2410 3410系列打印机说明

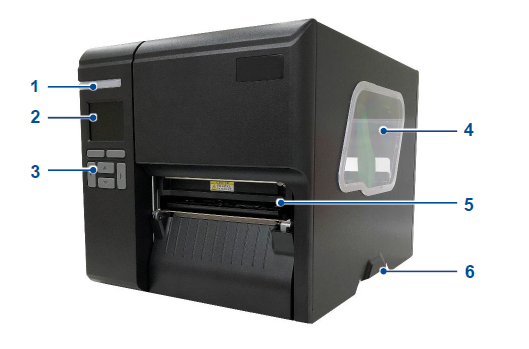

前侧

1. LED 辅助指示灯
2. 液晶显示屏幕
3. 面板操作按键
4. 透明窗口
5. 打印出纸口
6. 打印机右侧掀盖把手

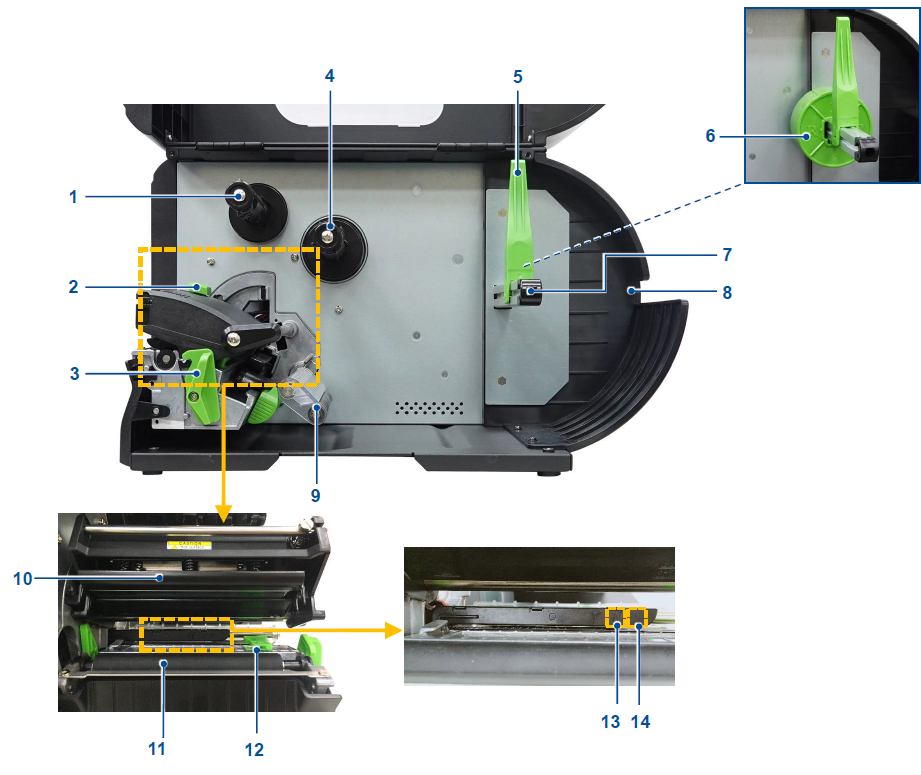

内部

1. 碳带回收轴
2. 打印头压力位置调整钮
3. 打印头座架释放杆
4. 碳带供应轴
5. 纸张固定杆
6. 3 吋轴心纸卷适配器
7. 纸张供应轴
8. 外部纸张进纸口
9. 后导纸器
10. 打印头
11. 橡胶滚轮
12. 导纸器
13. 黑标传感器 (以↓标注)
14. 间隙传感器 (以▽标注)

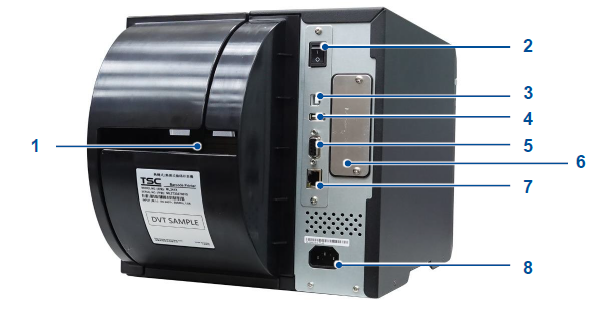

后侧

1. 外部纸张进纸口
2. 电源开关
3. USB 端口 (High speed mode)
4. USB host 端口
5. RS-232 端口
6. Slot-in Wi-Fi 模块 (选配)
7. Ethernet 端口
8. 电源线插槽
